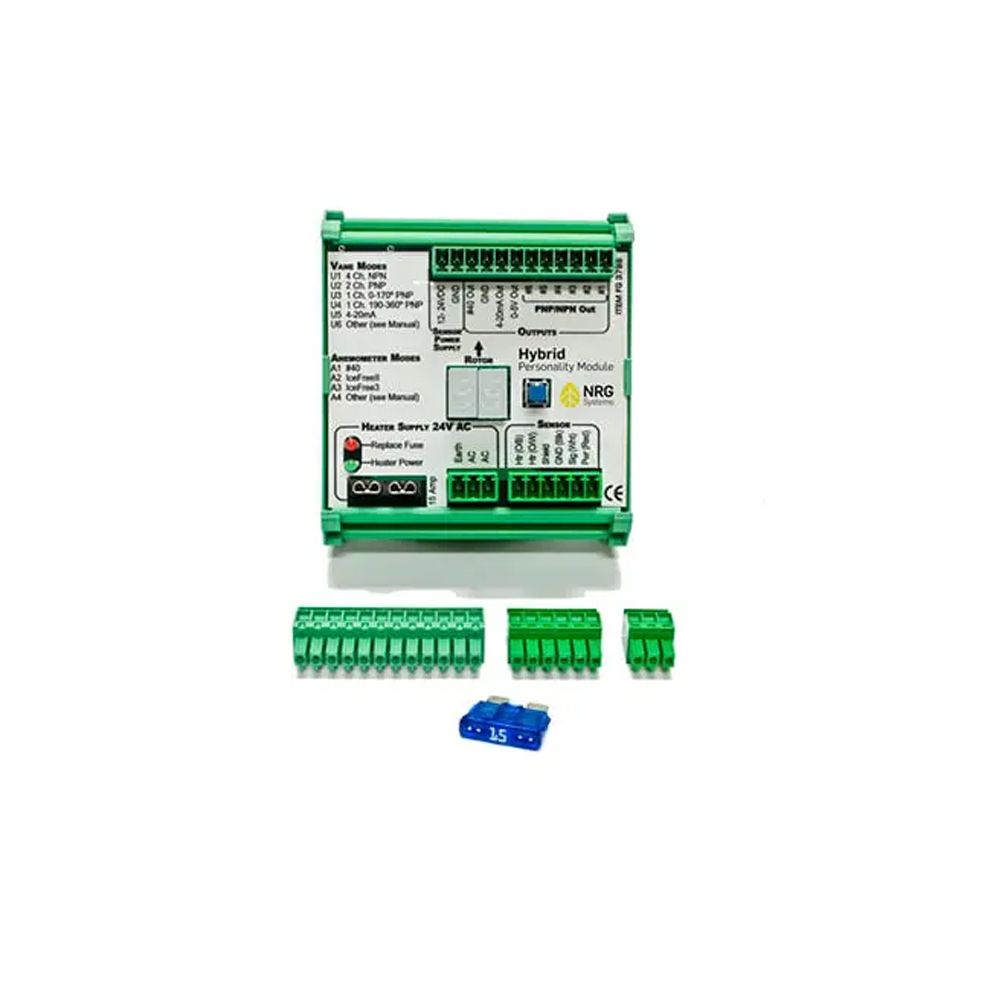

El tipo de señal de salida es seleccionable de una lista de modos de sensor predefinidos, disponibles a través de una interfaz de botón pulsador en el frente del PM.
Las conexiones se realizan mediante bloques de terminales enchufables. Una pantalla de dos dígitos proporciona retroalimentación visual sobre el estado y el funcionamiento tanto del sensor como del PM. Se proporciona un fusible de 15 amperios para la alimentación del calentador. Las luces indicadoras de estado LED muestran la presencia de alimentación del calentador (verde) o un fusible fundido (rojo).
Requisitos de alimentación:
- Tensión de alimentación: 12-24 V CC
- Corriente de alimentación: 80 mA (típica) más 40 mA (típica) para el sensor híbrido
- Tensión de alimentación del calefactor: 24 V CA o CC
Tipo de señal de salida seleccionable por el usuario: Salida de anemómetro simula:
- IcefreeII
- Icefree3
- NRG 40C
- 0 a 20 mA, 4 a 20 mA
- 0 a 5 V, 1 a 5 V
La salida Vane simula:
- Icefree, 4 canales NPN
- Icefree, 4 canales Push-Pull
- Icefree, 2 canales PNP
- Icefree, 1 canal 0-170° PNP
- Icefree, 1 canal 190 a 360° PNP
- 0 a 20 mA, 4 a 20 mA
- 0 a 5 V, 1 a 5 V
- 4 bits Código Gray, contrafase
- Icefree, 1 canal PWM PNP
Dimensiones: 82mm (L) x 90mm (A) x 50mm (H)
Montaje: Montaje en carril DIN de 35 mm según DIN EN 50022
